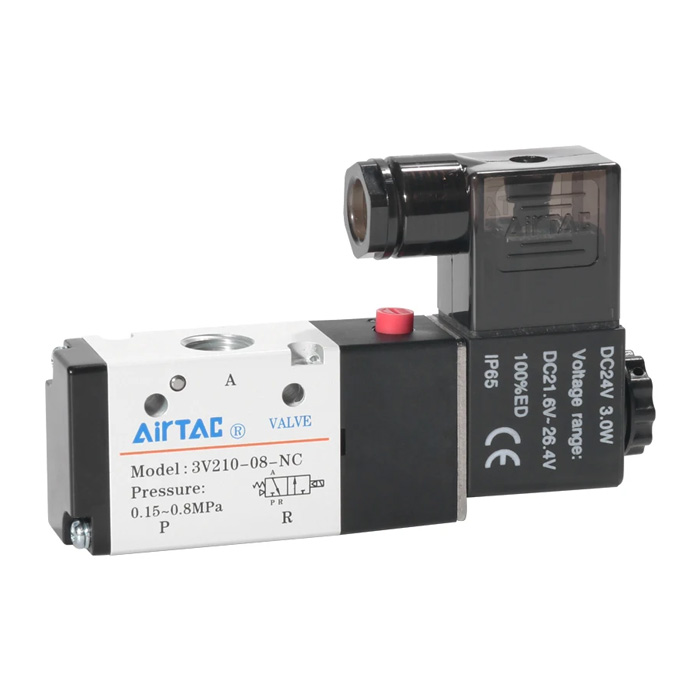

Ventili pneumatski 3/2 elektro upravljan MV-jednostrano NC i NO

Medij Zrak, filtriran min 40mic

Upravljanje Vanjsko

Podmazivanje Nije potrebno ako je zrak suh i filtriran. Ako se jednom naulji, treba s nauljivanjem i nastaviti. Preporuča se ulje kao ISO VG32 ili slično.

Radni pritisak 0,15 – 8 bara

Max. Pritisak 12 bara

Temperatura -20/+70°C

Materijal kućišta Aluminij

INSTALACIJA

1. Prije postavljanja provjerite da ventil nije oštećen tijekom transporta.
2. Predlaže se korištenje medija očišćenog filtarskim elementom od 40 μm. Paziti na smjer protoka i veličinu priključaka.
3. Primijetite jesu li uvjeti instalacije u skladu s tehničkim zahtjevima (kao što su “učestalost aktiviranja”, “radni tlak” i “opseg primjene temperature”), tada se oprema može instalirati i koristiti.
4. Obratite pozornost na smjer protoka zraka tijekom instalacije, P je dovod zraka, A (B) je radni otvor, a R (S) je ispušni otvor.
5. Poduzmite mjere kako biste izbjegli vibracije i smrzavanje.
6. Prvo pritisnite brtvu baze u bazu, a zatim spojite bazu s tijelom ventila pomoću pridruženih vijaka. Osnovna brtva se može utisnuti u mjesta ugradnje koja se privremeno ne koriste, a zatim ih zatvoriti pripadajućim praznim poklopcem. Kada se sustav proširi, skinite prazan poklopac i ugradite odgovarajuće zračne ventile;
7. Za uklanjanje prašine koristite prigušivač za ispušne otvore. Nikada nemojte zaboraviti postaviti čep otporan na prljavštinu u dovod i odvod zraka tijekom demontaže.
